Verbindungskabel EC-T-S mit SAP-7 Stecker.
Das Kabel EC-T-S passt zum Rundstecker SAP-7 und eignet sich für Zählertypen der Serien VD, V und VN.
| Kabel | EC-TS | |
| Stecker | SAP7 (F) | |
| Signal | S | |
| PIN | FARBE | |
| +5V | 1 | gelb |
| 0V | 2 | weiß |
| -5V | 3 | blau |
| A | 4 | grün |
| /A | ||
| B | 5 | braun |
| /B | ||
| Io | ||
| /Io | 6 | grau |
| Ext. Abschirmung | 7 GRD | pink |

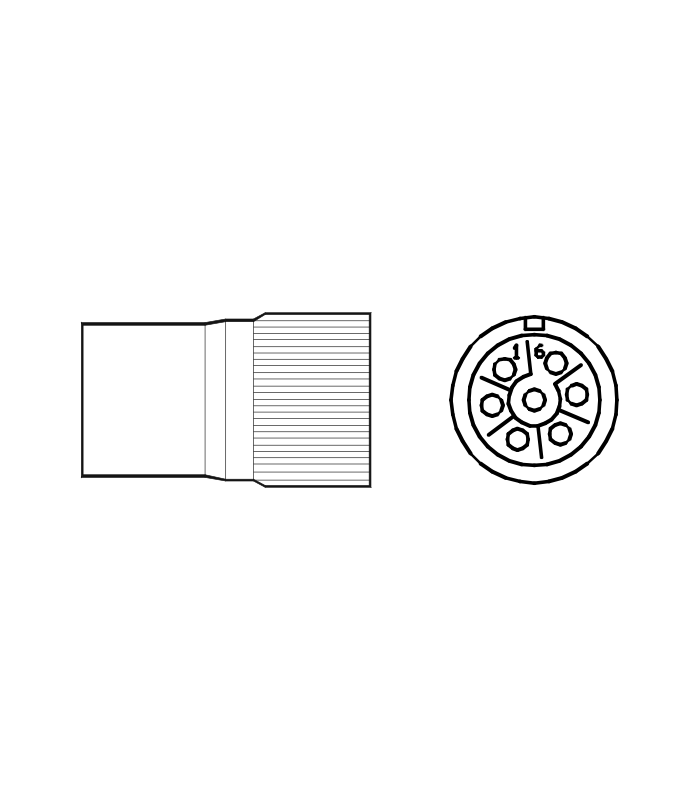

| Stecker | a | b |
|---|---|---|
| SAP-7 | 47 mm | 24 mm |
| Kabellänge |
3 m, 6 m, 9 m, 12 m |
|---|---|
| Marke |
Fagor |
FAGOR Automation entwickelt und produziert seit mehr als 35 Jahren absolute und inkrementale lineare Längenmesssysteme sowie rotative Wegmesssysteme, Drehgeber und Positionsanzeigen.
