Verbessern Sie die Genauigkeit Ihrer FAGOR Digitalanzeigen mit dem EC-P-D Kabel, das sich speziell für diese Anzeigen eignet. Mit einem männlichen SUBD-15 HD Stecker (Standard bei FAGOR Maßstäben) ermöglicht dieses Kabel eine beeindruckende Auflösung von 1 µm.
Bitte beachten Sie, dass äußere Multiplikationsfaktoren die Auflösung beeinflussen können.
Allgemeine Merkmale
| Kabel | EC-P-D | |

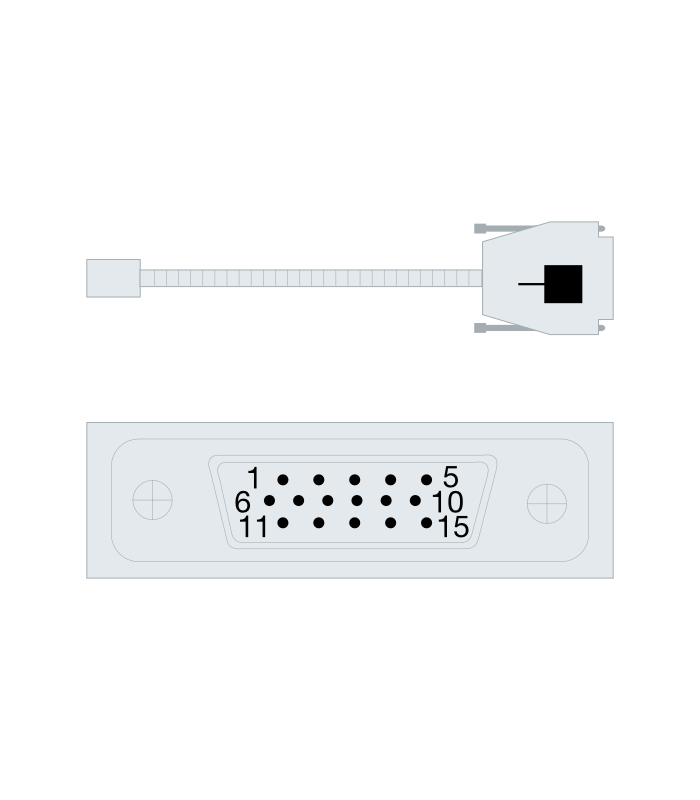

| Stecker | SUBD-15 HD (M) | |
| Signal | X / Y / P | |
| PIN | FARBE | |
| +5V | 9 | braun |
| 0V | 11 | weiß |
| -5V | ||
| A | 1 | grün |
| /A | 2 | gelb |
| B | 3 | blau |
| /B | 4 | rot |
| Io | 5 | grau |
| /Io | 6 | pink |
| Ext. Abschirmung | 15 | Abschirmung |
Abmessungen
| Stecker | a | b | c | d | e | f |
|---|---|---|---|---|---|---|
| SUB-D 15 HD | 53 mm | 31 mm | 38 mm | 25 mm | 19 mm | 10,4 mm |
