Was ist eine Positionsanzeige?
Digitale Positionsanzeigen sind unverzichtbar, um die Präzision und Effizienz in verschiedenen handbedienten Werkzeugmaschinen wie Drehmaschinen, Fräsmaschinen, Schleifmaschinen und EDM (Erodieren) zu verbessern. Die hochmodernen Anzeigen sind in der Lage, 1-4 Achsen präzise zu erfassen und bieten eine Vielzahl von Funktionen, um die Bearbeitung in den jeweiligen Fertigungsbereichen optimal zu unterstützen.
Mit digitalen Positionsanzeigen erhalten Sie eine klare und schnelle Anzeige der Positionsinformationen, was Ihnen eine verbesserte Kontrolle über den Bearbeitungsprozess ermöglicht. Sie ermöglichen eine präzise Steuerung der Werkzeugpositionen und tragen zur Verbesserung der Gesamtpräzision und Effizienz bei.
Die digitalen Positionsanzeigen bieten eine Vielzahl von Funktionen, die auf die spezifischen Anforderungen der verschiedenen Werkzeugmaschinen zugeschnitten sind. Sie können beispielsweise Werkzeugkorrekturen, Werkzeuglängenkorrekturen, Zustellsteuerungen, Schleifradradiuskorrekturen, Spiegelsteuerungen, Programmierung von Referenzpunkten und vieles mehr umfassen. Mit diesen Funktionen können Bediener präzise Einstellungen vornehmen und den Bearbeitungsprozess optimal steuern.
Die Verwendung digitaler Positionsanzeigen in Werkzeugmaschinen führt zu einer erhöhten Präzision, einer verbesserten Kontrolle und einer erhöhten Arbeitsproduktivität. Durch die klare und eindeutige Anzeige der Positionsinformationen können Bediener die Bearbeitung präzise durchführen und die Effizienz in ihren Fertigungsprozessen steigern.
Digitale Positionsanzeige für Drehmaschinen – Serie Innova T
Digitale Positionsanzeige für Bohr- und Fräsmaschinen – Serie Innova M
Digitale Positionsanzeige für allgemeine Anwendungen – Serie Innova Standard
Digitale Positionsanzeige für EDM – Serie Innova E
Lineare Wegmesssysteme: Präzise Messungen für optimale Genauigkeit

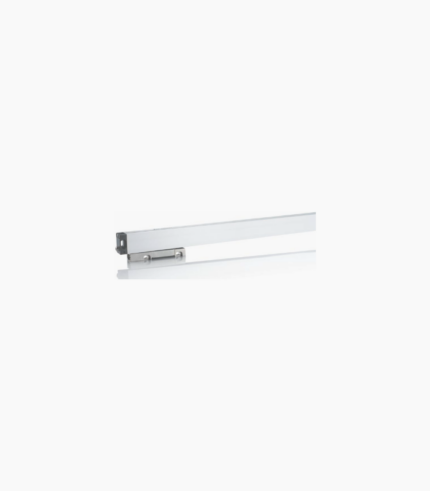

Maßstab Standard Typ: MT
Die Maßstäbe der Modellreihe MT wurden speziell entwickelt für Anwendungen von 40 mm bis 1540 mm Verfahrweg und sind daher das Standard-Messsystem für Werkzeugmaschinen.

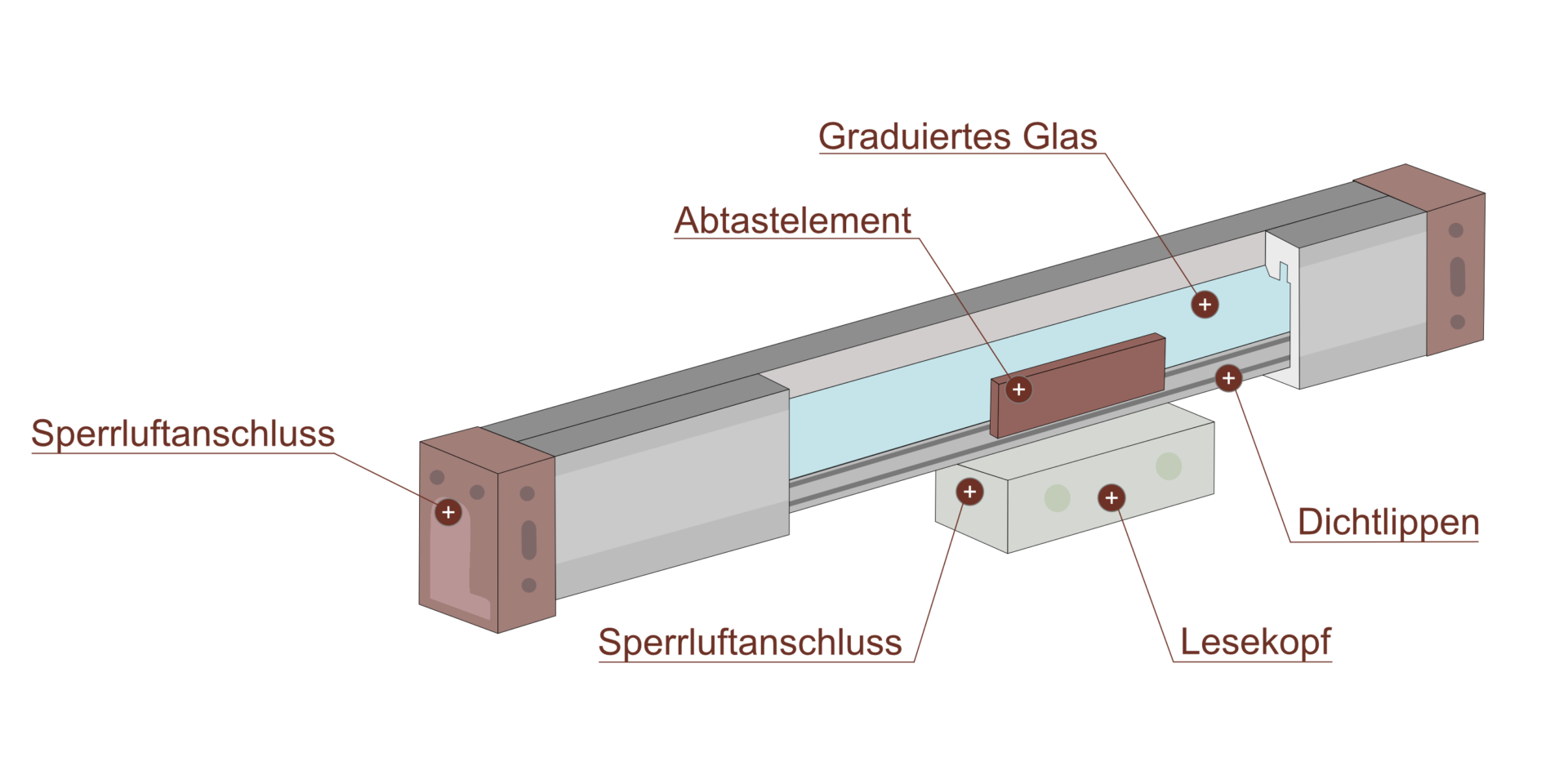

Aufbau eines Maßstabs
Drehgeber: Erfassung von Drehbewegungen und Winkeln
Drehgeber sind Sensoren, die Drehbewegungen und Winkel erfassen. Sie werden sowohl als Messsensor für Drehbewegungen, Winkel und Geschwindigkeit eingesetzt als auch für Linearbewegungen bei der Montage an Kugelumlaufspindeln. Drehgeber finden Anwendung in verschiedenen Maschinenkomponenten und auch in Roboterapplikationen. Durch die Erfassung präziser Drehbewegungen ermöglichen sie eine genaue Steuerung der Werkzeugposition.
Elektrische Signale: Referenzsignale und optimierte Unempfindlichkeit
Referenzsignal I0
Ein Referenzsignal besteht aus einer Spezialgravur, die beim Durchlaufen des Messsystems ein Impulssignal auslöst. Diese Referenzmarkierungen ermöglichen jederzeit das Überprüfen und Wiederfinden des Maschinen-Nullpunktes, insbesondere nach Einschalten der Maschine.
TTL Differenzial
Hierbei handelt es sich um Komplementärsignale gemäß EIA-Norm RS-422. Zusammen mit einem 120 Ω - Leitungsanschluss und Doppelkabeln mit Gesamtschirmung bietet dieses Merkmal eine optimierte Unempfindlichkeit gegenüber elektromagnetischer Umgebungsstrahlung.
1 Vss Differenzial
Hierbei handelt es sich um komplementäre Sinussignale mit einem Differenzialwert von 1 Vss zentriert auf Vcc/2. Zusammen mit einem 120 Ω-Leitungsanschluss und Doppelkabeln mit Gesamtschirmung bietet dieses Merkmal eine optimierte Unempfindlichkeit gegenüber elektromagnetischer Umgebungsstrahlung.
