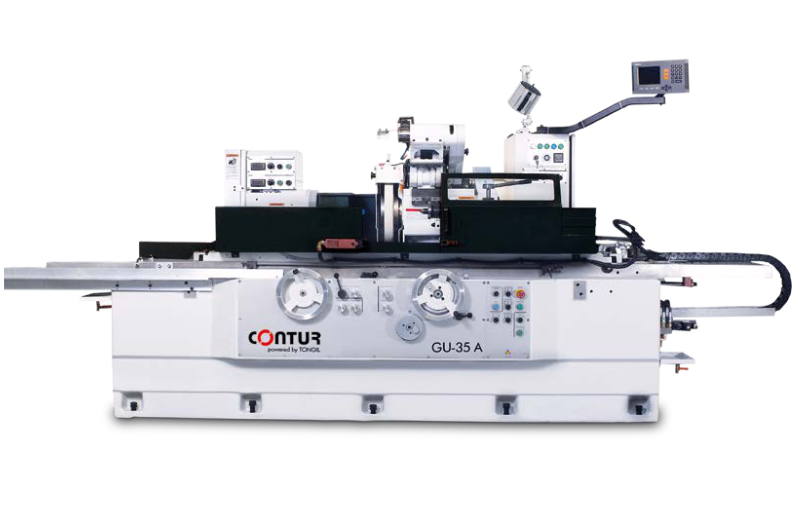

Die Rundschleifmaschine GU-35 A setzt neue Maßstäbe im hochwertigen, konventionellen Rundschleifen kleiner Serien. Gefertigt nach japanischen Vorgaben und Normen, erreichen Facharbeiter eine beeindruckende Wiederholgenauigkeit von unter 1 μm. Diese außergewöhnliche Präzision wird durch sorgfältigste Fertigung aller Komponenten, eine hydrodynamische Schleifspindellagerung, eine hydrostatische Führung der X-Achse und manuell geschabte Führungen erreicht.
Die GU-35 A verfügt über fortschrittliche Funktionen, die das Rundschleifen effizient und effektiv gestalten. Durch Außen-Schleifzyklen ist sowohl das Längsschleifen als auch das Einstechschleifen möglich. Am Ende jedes Zyklus erfolgt das Ausfeuern und Freifahren der Schleifscheibe, um optimale Ergebnisse zu erzielen.
Mit der GU-35 A können Sie sich auf präzise und zuverlässige Schleifergebnisse verlassen. Egal ob für Einzelstücke oder kleine Serien, diese Maschine bietet eine unschlagbare Genauigkeit und Qualität. Erleben Sie die Leistungsfähigkeit der GU-35 A und steigern Sie die Produktivität Ihrer Rundschleifanwendungen.
Highlights:
- Höchstpräzision durch hydrostatische Führung der X-Achse und manuelles Einschaben der Führungen
- Aussen-Schleifzyklen zum Längs- bzw. Einstechschleifen mit Ausfeuern und Freifahren der Schleifscheibe am Ende des Zyklus
- µ-genaues Fahren auf internem Festanschlag
perfekte Abstimmung aller Komponenten.
Serienausstattung
- Hydrostatische Schleifspindel
- Kühlmitteltank 120 Liter mit 0,4 kW Pumpe und Magnetabscheider
- Spritzschutzblech
- Hydraulikaggregat
- Hydraulischer Reitstock
- Standard Schleifscheibe Ø450 x Ø127 x 50 mm
- 1 Schleifscheibenflansch
- 1 Schleifscheibenflansch Abzieher
- Abrichthalter mit Abrichtdiamant am Reitstock
- 2 Zentrierspitzen
- Messuhr zur Tischjustierung auf 0°
- Maschinenleuchte
- Halbverkleidung entspr. CE-Richtlinie (Betriebsart 1)
- 3 abschraubbare Haken zum Transport mit Kran
- Nivellierschrauben mit Aufstellplatten
- Maschinendokumentation
Abmessungen
|
Spitzenweite |
A |
B |
C |
D |
E |
|---|---|---|---|---|---|
|
600 mm |
610 mm |
2.020 mm |
490 mm |
2.100 mm |
3.120 mm |
|
1.000 mm |
895 mm |
2.820 mm |
775 mm |
2.100 mm |
4.490 mm |
|
1.200 mm |
1.195 mm |
2.820 mm |
1.075 mm |
2.100 mm |
5.090 mm |
