Beschreibung

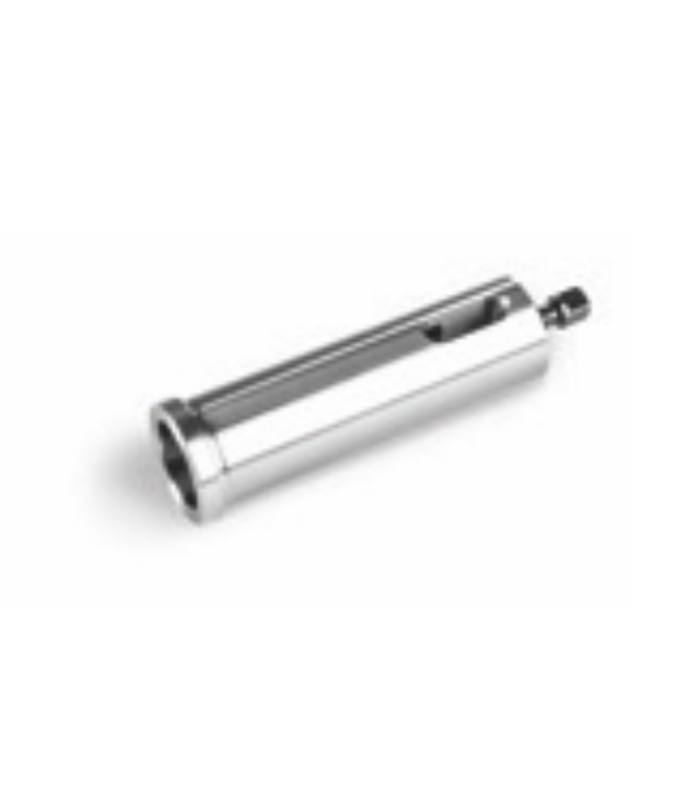

Morsekonus-Hülse (Typ H) für AXA / Multifix Schnellwechsel-System
Die Morsekonus-Hülse (Typ H) ist eine zylindrische Reduzier- bzw. Aufnahmeeinheit für den
Bohrstangenhalter (Multifix). Sie ermöglicht das sichere Spannen von Werkzeugen mit
Morsekegel (MK1 bis MK5) direkt im Multifix-Wechselhaltersystem.
Damit lassen sich beispielsweise Zentrierbohrer, Reibahlen, Aufbohrwerkzeuge oder
Morsekegel-Werkzeuge flexibel und wiederholgenau spannen – ideal für präzise Arbeiten an der Drehmaschine.
Welche Morsekonus-Hülse passt zu welcher Multifix-Größe?
Maßgeblich ist die Werkzeugträger-Größe Ihres Multifix-Kopfs
(z. B. 11/A, 22/B, 33/C, 44/D1, 55/D2).
In der Artikelnummer erkennst du die Zuordnung an den ersten beiden Stellen nach dem „H“:
H11, H15, H22, H33, H44, H55.
Beispiel:
11-H33/50/4 → geeignet für 33/C, Außendurchmesser der Hülse 50 mm,
Aufnahmekonus MK4.
Verfügbare Ausführungen
| Artikelnummer | Werkzeugträger-Größe | Außendurchmesser | Aufnahmekonus |
|---|---|---|---|
| 11-H55/63/5 | 55 / D2 | 63 mm | MK5 |
| 11-H44/63/5 | 44 / D1 | 63 mm | MK5 |
| 11-H33/50/5 | 33 / C | 50 mm | MK5 |
| 11-H33/50/4 | 33 / C | 50 mm | MK4 |
| 11-H33/50/3 | 33 / C | 50 mm | MK3 |
| 11-H33/40/4 | 33 / C | 40 mm | MK4 |
| 11-H33/40/3 | 33 / C | 40 mm | MK3 |
| 11-H22/40/4 | 22 / B | 40 mm | MK4 |
| 11-H22/40/3 | 22 / B | 40 mm | MK3 |
| 11-H15/40/2 | 15 / E | 40 mm | MK2 |
| 11-H15/40/1 | 15 / E | 40 mm | MK1 |
| 11-H11/30/2 | 11 / A | 30 mm | MK2 |
| 11-H11/30/1 | 11 / A | 30 mm | MK1 |
Hinweis zur Anfrage
Für die Auswahl benötigen wir nur zwei Angaben:
- Ihre Multifix-Größe (z. B. 11/A, 22/B, 33/C)
- den gewünschten Morsekonus (MK1–MK5)
Wir unterstützen Sie gerne bei der schnellen und richtigen Auswahl.
Für die vollständige Übersicht aller Multifix-Größen und kompatiblen Halter empfehlen wir unseren
AXA / Multifix Guide.
Technische Daten
| Gewicht | n. v. |
|---|---|
| Werkzeugträger Größe | 00 / Aa, 11 / A, 15 / E, 22 / B, 33 / C, 44 / D1, 55 / D2 |
| Außendurchmesser der Hülse | 30 mm, 40 mm, 50 mm, 63 mm |
| Aufnahmekonus | MK1, MK2, MK3, MK4, MK5 |
| Marke | AXA |
Bewertungen (0)
FAQ
Passende MK-Größen, Multifix-Kompatibilität und Einsatzbereiche – kompakt erklärt. Tipp: Thema anklicken – wir springen zur passenden Antwort. Sie dient dazu, Werkzeuge mit Morsekegel (MK1–MK5) im Bohrstangenhalter sicher, präzise und wiederholgenau zu spannen. Maßgeblich ist die Werkzeugträger-Größe Ihres Multifix-Kopfs. Sie steht direkt in der Artikelnummer hinter dem „H“ (z. B. H11, H22, H33). Die Hülsen gibt es in MK1, MK2, MK3, MK4 und MK5 – passend zur jeweiligen Multifix-Größe. Ja – er muss zum Bohrstangenhalter passen (z. B. 30 mm, 40 mm, 50 mm oder 63 mm). Ja. Besonders die größeren Größen (33/C, 44/D1, 55/D2) bieten eine äußerst stabile Aufnahme für schwere Bohr- und Aufbohrwerkzeuge. Ihre Frage hilft oft auch anderen: Wir beantworten sie persönlich, ergänzen die FAQ und informieren Sie per E-Mail.FAQ zur Morsekonus-Hülse (Typ H)
Wofür wird eine Morsekonus-Hülse im Multifix-System verwendet?
Wie erkenne ich die passende Größe?
Welche Morsekonusgrößen sind verfügbar?
Spielt der Außendurchmesser der Hülse eine Rolle?
Ist die Morsekonus-Hülse auch für schwere Werkzeuge geeignet?
