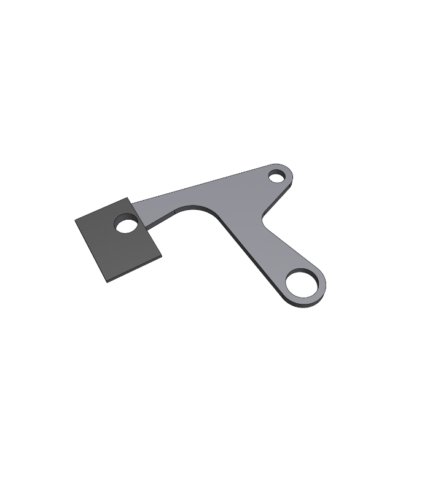

Diese Robot Backen für Grippex Large sind besonders zum Greifen an langen geraden Flächen geeignet. Für einen festen Sitz am Werkstück müssen die Befestigungsschrauben der Backen innerhalb der zu greifenden Oberfläche liegen.

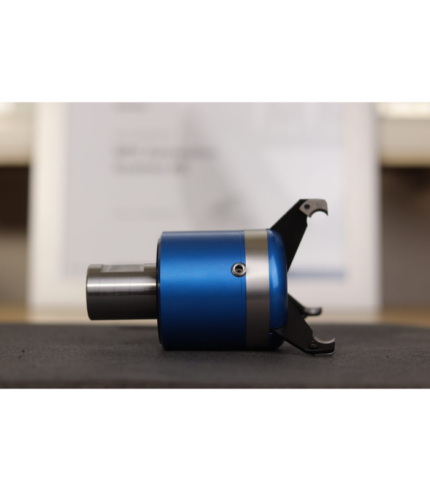

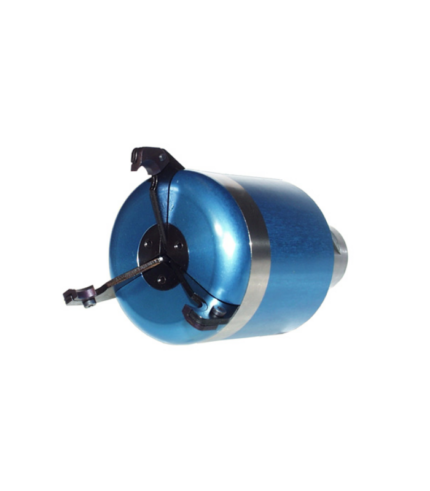

Mit diesen Greifbacken ausgerüstet, arbeitet der Grippex als ein äußerst preisgünstiger kleiner Roboter zwischen einem einfachen Lader/Entlader und dem Spannfutter der Drehmaschine.
Er kann auch Fertigteile aus einer Gegenspindel entladen.
Ohne jegliches Nachstellen greift der Grippex zuverlässig innerhalb des gesamten Greifbereiches. Daher können sowohl Rohlinge als auch fertig bearbeitete Werkstücke mit den gleichen Greifbacken am Gerät gegriffen werden.
Anwendung
Greifen von großen Durchmessern
Greifen von kleinen Durchmessern
Greifdurchmesser und Greiftiefe
| Montiert an Greifschenkel | Greifdurchmesser | Greiftiefe |
|---|---|---|
| Grippex Large, Schenkel 3-80 mm | 5 - 60 mm | 20 mm (innerhalb ø-Bereich 40-60 mm) 25 mm (innerhalb ø-Bereich 25-40 mm) 30 mm (innerhalb ø-Bereich 5-25 mm) |
| Grippex Large, Schenkel 7-105 mm | 5 - 80 mm | 20 mm (innerhalb ø-Bereich 50-80 mm) 25 mm (innerhalb ø-Bereich 25-50 mm) 35 mm (innerhalb ø-Bereich 15-25 mm) 40 mm (innerhalb ø-Bereich 5-15 mm) |
