Die AVIA FNE Fräsmaschinenbaureihe stellt eine der wirtschaftlichsten und rationellen Fräsmaschinen-Produklinie auf dem Markt dar. Mit beeindruckender Leistung und Flexibilität setzt die FNE-Reihe neue Maßstäbe in der Frästechnologie. Was sie besonders auszeichnet, ist die Verfügbarkeit sowohl als konventionelle Ausführung mit Digitalanzeige als auch als NC/CNC-gesteuerte Variante mit HEIDENHAIN TNC 128 oder TNC 620.
Die AVIA FNE Fräsmaschinen zeichnen sich durch hochpräzise Kugelumlaufspindeln aus eigener Produktion und separate Servomotoren an allen Achsen aus. Dadurch ermöglichen sie eine stufenlose Vorschubregelung, die eine nahezu spielfreie Bewegung der Achsen gewährleistet. Dies erlaubt präzises Gleichlauffräsen und liefert herausragende Ergebnisse.
Ein besonderes Highlight des Modells FNE 40 N sind die konventionellen Handräder in der X-, Y- und Z-Achse, die zusätzlich eine manuelle Bedienung der Maschine ermöglichen. Dadurch wird die AVIA FNE 40 N nicht nur zu einer vollwertigen bahngesteuerten CNC-Fräsmaschine, sondern auch zu einer äußerst vielseitigen konventionellen Fräsmaschine. Sie eignet sich ideal für Ausbildungszwecke oder die flexible Fertigung von Einzelteilen.
In der Standardausführung sind die AVIA FNE Fräsmaschinen mit einer geschlossenen, aufklappbaren Spritzschutzkabine ausgestattet, die zusätzliche Sicherheit bietet. Dank ihrer umfangreichen Serienausstattung bieten die AVIA-Fräsmaschinen ein herausragendes Preis-Leistungs-Verhältnis. Daher sprechen sie sowohl kleine Werkstätten als auch größere Industrieunternehmen an.
Die AVIA FNE Fräsmaschinen sind hochwertige Produkte, die in Europa hergestellt werden. Sie werden mit größter Präzision und Sorgfalt gefertigt, um selbst den anspruchsvollsten Anforderungen gerecht zu werden. Vertrauen Sie auf die AVIA FNE Baureihe, um Ihre Fräsarbeiten auf ein neues Niveau zu heben und exzellente Ergebnisse zu erzielen.
Die ND 5023 ist eine robuste Digitalanzeige mit spritzwassergeschützter Folientastatur, die sich ideal für den Einsatz in Werkstätten eignet. Mit ihrem monochromen, grafikfähigen Monitor zeigt sie Positionswerte, Softkey-Leiste und weitere nützliche Informationen in klarer Darstellung an. Die wichtigsten Funktionen sind über Funktionstasten schnell und direkt erreichbar. Softkeys mit sprachabhängiger Klartext-Information ermöglichen situationsbedingte Eingaben.
Dank des USB-Anschlusses können Messwerte und Parameter problemlos ausgelesen werden. Zusätzlich ist es möglich, Tasten und Befehle per Fernbedienung zu steuern.
Die TNC 128 ist eine kompakte und vielseitige Streckensteuerung mit drei geregelten Achsen und einer geregelter Spindel. Optional kann eine weitere Achse ebenfalls geregelt werden. Mit ihrem einfachen Bedienkonzept und ihrem breiten Leistungsumfang eignet sie sich besonders für den Einsatz an Universal-Fräsmaschinen in verschiedenen Anwendungsbereichen wie:
Werkstattorientierte Programmierung ist ein herausragendes Merkmal der TNC 128, da die Wurzeln der TNC-Steuerungen in der Werkstatt liegen.
Trotz der kontinuierlichen Weiterentwicklung der TNC-Steuerungen, um den steigenden Anforderungen komplexerer Bearbeitungsprozesse und leistungsfähigerer Maschinen gerecht zu werden, blieb das grundlegende Bedienkonzept erhalten.
Auch die TNC 128 basiert auf diesem bewährten Bedienkonzept und bietet benutzerfreundliche Programmierung. Sie unterstützt Sie bei der Erstellung von Programmen mit Hilfebildern, praxisorientierten Dialogen und Zyklen zur Bearbeitung und Koordinatenumrechnung.
Die Bedienung der TNC 128 ist einfach und intuitiv. Für einfache Arbeiten wie das Planfräsen von Flächen ist kein Programmieren erforderlich. Sie kann manuell mit den Achstasten oder besonders feinfühlig mit dem elektronischen Handrad verfahren werden.
Die TNC 128 ermöglicht auch die externe Programmierung. Dank ihrer Fast-Ethernet-Schnittstelle werden selbst lange Programme mit minimaler Übertragungszeit übertragen.
Die TNC 620 ist eine kompakte und vielseitige Bahnsteuerung mit bis zu fünf gesteuerten Achsen. Mit ihrem flexiblen Bedienkonzept - werkstattorientierte Programmierbarkeit im HEIDENHAIN-Klartext-Dialog oder externe Programmierung - und ihrem breiten Leistungsumfang eignet sie sich besonders für den Einsatz an einer Universal-Fräsmaschine.
Die TNC 620 bietet zudem eine Vielzahl notwendiger und hilfreicher Funktionen, wie:
| Gewicht | 1700 kg |
|---|---|
| Größe | 1520 × 1250 × 1950 mm |
| Steuerung | CNC mit Bahnsteuerung Heidenhain TNC 620, konventionell mit Digitalanzeige Heidenhain ND 5023, NC mit Streckensteuerung Heidenhain TNC 128 |
| Aufspannfläche - fester Winkeltisch | 800 x 400 mm |
| T-Nuten - fester Winkeltisch (Anzahl/Breite x Abstand) | 5 / 14 x 80 mm |
| max. Werkstückgewicht | 400 kg |
| Min./Max. Abstand Spindelnase-Tisch | 100 -500 mm |
| Aufspannfläche - Senkrechttisch | 450 x 300 mm |
| T-Nuten - Senkrechttisch (Anzahl/Breite x Abstand) | 3 / 14 x 80 mm |
| Spindelaufnahme | SK 40, DIN 69871A |
| Spindeldrehzahl | 50 – 4.000 U/min |
| Drehzahlstufen | stufenlos |
| Handverstellung der Pinole | 80 mm |
| max. Schwenkwinkel | ± 45° |
| Verfahrweg X-Achse | 620 mm |
| Verfahrweg Y-Achse | 420 mm |
| Verfahrweg Z-Achse | 400 mm |
| Vorschubgeschwindigkeit X / Y / Z | 2.000 mm/min |
| Eilgang X / Y | 5.000 mm/min |
| Eilgang Z | 4.000 mm/min |
| Antriebsleistung | 10,5 kW |
| Elektrischer Anschluss | 3 x 400 V, 50 Hz |
| Marke | AVIA |

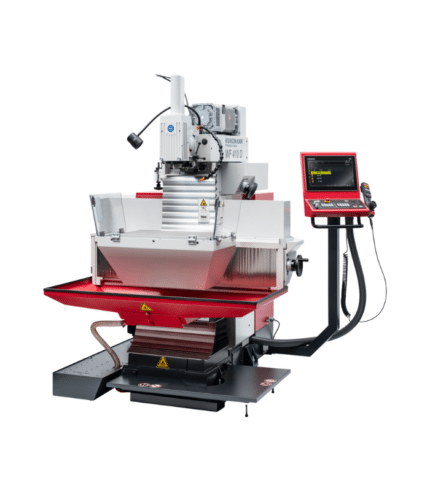

Die konventionelle Fräsmaschine KUNZMANN WF 410 ist eine präzise, manuell bedienbare Universalfräsmaschine mit robuster Bauweise und hochwertiger HEIDENHAIN-Technologie. Sie eignet sich ideal für Einzelteile, Vorrichtungsbau, Reparaturarbeiten und anspruchsvolle Werkstattanwendungen, bei denen Flexibilität und Genauigkeit entscheidend sind.
Je nach Anforderung ist die Maschine in zwei Ausführungen erhältlich:
WF 410 D – mit Aktiv-Digitalanzeige für klassische manuelle Bearbeitung
WF 410 M – mit HEIDENHAIN TNC7 go Streckensteuerung für geführte Bearbeitung und einfache CNC-Funktionen
Beide Varianten basieren auf derselben hochwertigen Maschinenplattform und unterscheiden sich hauptsächlich in der Art der Bedienung und im Funktionsumfang der Steuerung.
Für Unternehmen in Südbayern bieten wir zusätzlich eine persönliche Beratung – von der Auswahl der passenden Ausführung bis zur konkreten Projektbegleitung.
