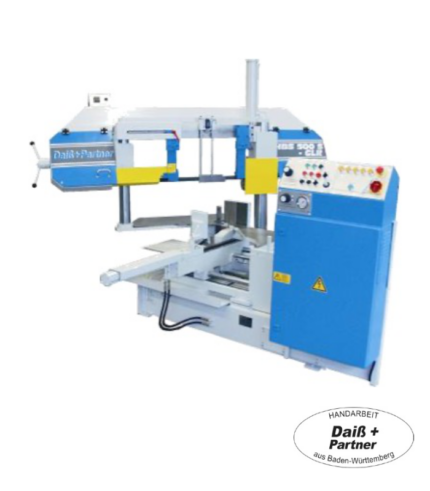

Die Zwei-Säulen-Doppelgehrungsbandsägen der Reihe HBA SGLR sind CNC-Bandsägen für doppelseitige Gehrungsschnitte bis 30° rechts und 45° links, mit automatischen Arbeitsablauf und Materialvorschub.
Die Gehrungseinstellung erfolgt automatisch über die CNC Steuerung DP 200 und wird hydraulisch geklemmt. Beim Schwenken wird der Spannstock automatisch, hydraulisch in die optimale Lage dicht am Sägeband mitgeführt. Eine schnelle und exakte Längenmessung mit Winkelverrechnung wird über die CNC-Steuerung durchgeführt.
Durch schrägverzahnte Antriebsräder wird ein spielfreier Lauf des Sägebandes garantiert. Dies und die serienmäßige Schnittdruckautomatik Power-Box ermöglicht auch den Einsatz von Hartmetall-Sägebändern, womit eine Halbierung der Säge-Zeit erzielt werden kann.
Die Schnittgenauigkeit bei maximaler Zerspanungsleistung resultiert aus der Abstützung der beiden Sägebandführungsarme über eine breite Trag-Konsole sowie der vertikalen Führung über die beiden Rundsäulen.
Der Frequenzregelantrieb ermöglicht das Zerspanen von nahezu allen Werkstoffen. Die integrierte Schwerlast-Rollenbahn mit 3.000 mm Länge und einer Tragkraft von 2 t gewährleistet eine sichere Werkstückauflage. Der automatische Materialvorschub erfolgt über zwei Spannstöcke mit Vollhubzylindern. Die Vorschublänge ist bis 9999,9 mm programmierbar. Der Einfachhub beträgt hierbei max. 1.000 mm (600 mm) und reversiert automatisch bis zur programmierten Länge. Die NC-Steuerung DP 200 (SIEMENS) mit 9“ Touchscreen Monitor ist praxisgerecht bedienbar.
Schnittgeschwindigkeit, Sägebandbreitenkonstante, Vorschub und Winkel werden automatisch eingestellt –> Material-Gruppen-Verzeichnis und Stückzahleingabe
Durch eine umfangreiche Zubehörpalette kann jede Maschine für höchste Sägeaufgaben hochgerüstet werden.
DP Werkzeugmaschinen – Handarbeit aus Baden-Württemberg und unser Hersteller seit mehr als 25 Jahren.
Unterscheidungsmerkmale der Varianten
| HBA SGLR-Reihe | HBA 320 SGLR | HBA 400 SGLR | HBA 500 SGLR | HBA 500 SGLR XL | HBA 600 SGLR | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Arbeitsbereich 90° [mm] | mm |  |  | | | | | | | | |
| Ø 320 | 320 x 320 | Ø 320 | 400 x 320 | Ø 320 | 500 x 320 | Ø 400 | 500 x 400 | Ø 400 | 600 x 400 | ||
| Arbeitsbereich 45° [mm] | mm | | | | | | | | | | |
| Ø 260 | 320 x 260 | Ø 320 | 320 x 320 | Ø 320 | 400 x 320 | Ø 400 | 400 x 400 | Ø 400 | 400 x 400 | ||
| Sägeband | mm | 4.150 x 34 x 1,1 | 4.400 x 34 x 1,1 | 4.700 x 34 x 1,1 | 5.460 x 34 x 1,1 | 5.460 x 34 x 1,1 | |||||
Serienausstattung
- CNC-Vollautomatik Steuerung DP 200 mit 9" Touchscreen
- Programmvorwahl für alle Sägeaufgaben; frei programmierbarer Modus
- Dialogeingabe durch grafisch unterstütze Abfrage
- automatische Winkelverrechnung
- Hartmetall-Paket zum Einsatz für HM-Sägebänder inkl. automatischer Werkzeugvorgabe, einstellbarem Materialrückzug und spielfreiem Antriebssystem
- integrierte Schwerlast-Rollenbahn 3.000 mm (2.000 mm bei HBA 320 SGLR)
- Vollhubzylinder am Säge- und Transport-Spannstock (ohne Voreinstellung auf Materialquerschnitt)
- Doppelseitiges Spannen am Säge- und Transport-Spannstock
- automatisches Abschalten nach Schnittende
- automatisches Abschalten bei Materialende
- automatische Hubsteuerung im Automatikbetrieb
- Power-Box Schnittdruckregelung direkt am Führungsarm verstellbar
- Materialvorschub bis 9999,9 mm programmierbar
- Einfachhub-Vorschub 1.000 mm (600 mm bei HBA 320 SGLR) – optional erweiterbar auf 2000/3000 mm
- Wiederholung des Vorschubs – unbegrenzt
- elektrischer Stückzähler
- hydraulische Eilgangabsenkung mit Materialerkennung und Umschalten auf Vorschub
- stufenloser, hydraulischer Vorschub
- stufenlose, frequenzgeregelte Schnittgeschwindigkeit
- motorgetriebene, effiziente Spänebürste
- Mikrosprühanlage Micro-Cooler
- stufenlose, automatische Gehrungsverstellung mit hydraulischer Klemmung
- HM Sägebandführung geschliffen
- Hauptschalter und NOT-AUS-Taster
- 1 Stk. Bi-Metall Sägeband
- CE-Konformitätserklärung und Bedienungsanleitung
Lackierung
lichtgrau
RAL 7035
enzianblau
RAL 5010
Materialerkennung
